CPS030

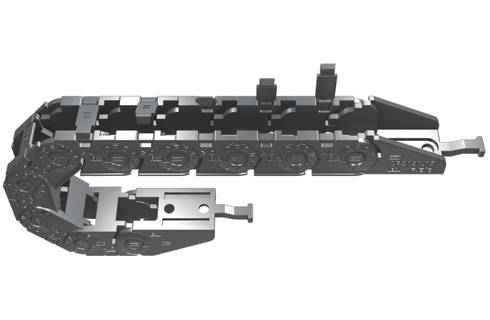

CATENA PORTACAVI STANDARD
HI 19 MM
- PER SPAZI DI INSTALLAZIONE RIDOTTI
- PICCOLE DIMENSIONI
- APRIBILE ESTERNO RAGGIO
- VERSATILE
- FACILE DA MONTARE
Dati Tecnici
Applicazione
per qualsiasi macchinario e attrezzatura
Altezza interna
19 mm
Passo
30 mm
Materiale
poliammide 6 + F.V., UL 94 - HB
Temperatura di esercizio
-30°C÷130°C
Velocità
6 m/sec
DIAGRAMMA DI AUTOPORTANZA PER APPLICAZIONI IN ORIZZONTALE

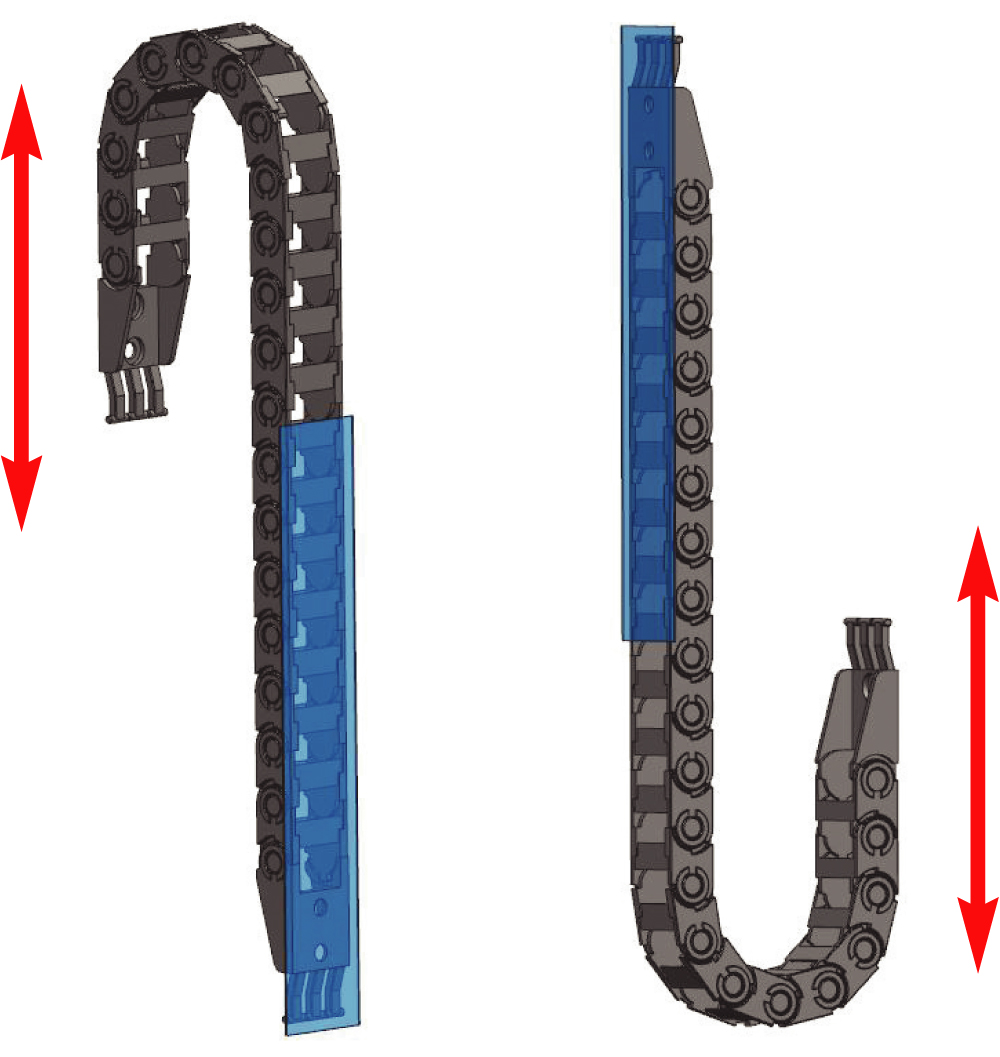

LUNGHEZZA MASSIMA PER INSTALLAZIONE IN VERTICALE

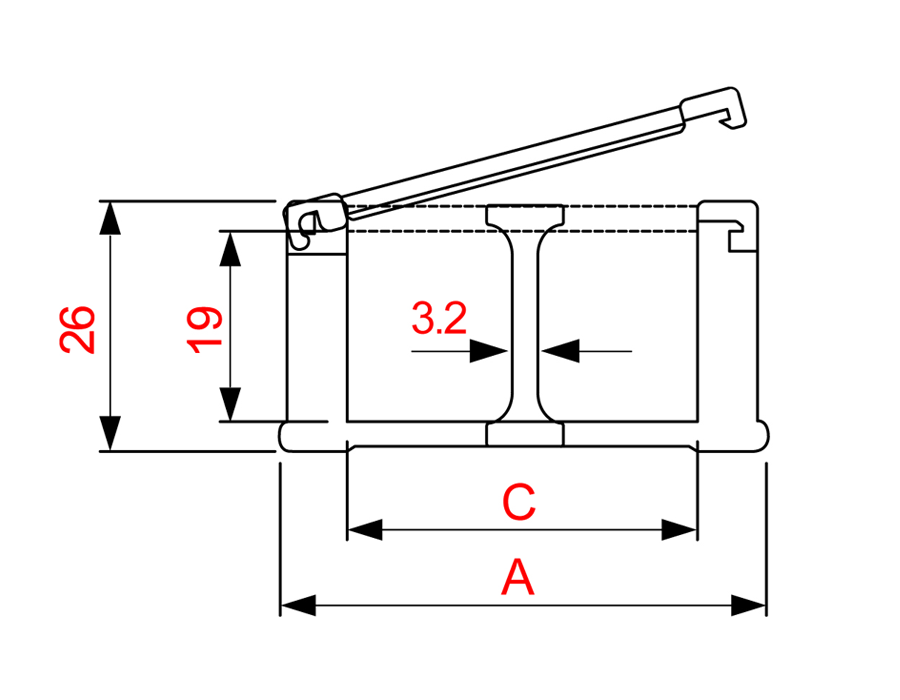

Dimensioni
Configura la tua catena portacavi
La lunghezza della catena portacavi viene generata con il punto fisso al centro
Larghezza interna (C - mm)
Larghezza esterna (A - mm)
Raggio di curvatura (R - mm)
Altezza (H - mm)
Lunghezza corsa catena (Ls - mm)
Lunghezza catena (L - mm)
Punto fisso diverso dal centro (mm)

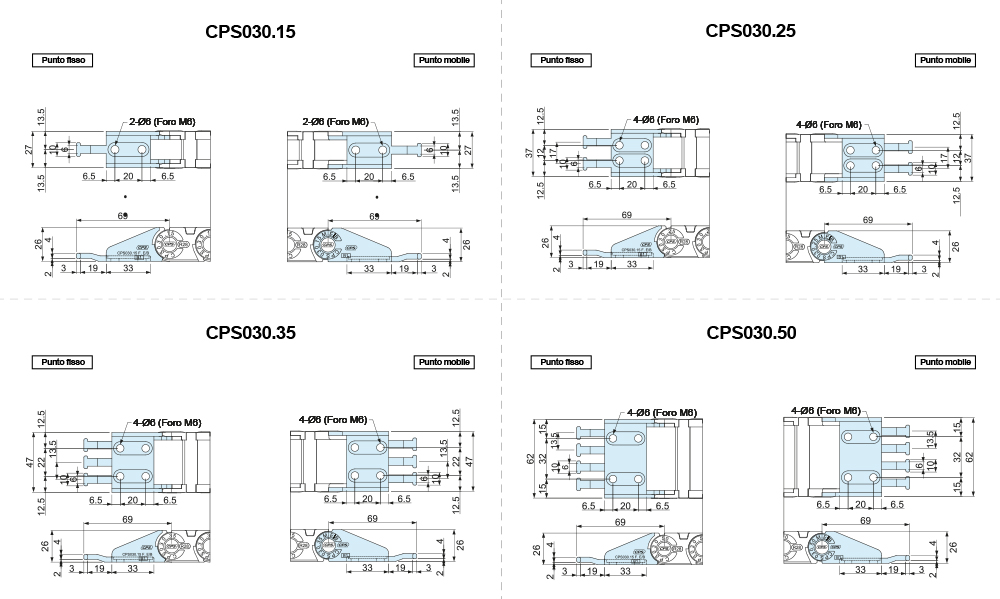

È la parte di fissaggio finale della catena e permette un montaggio efficace dei punti fisso e mobile alla struttura.

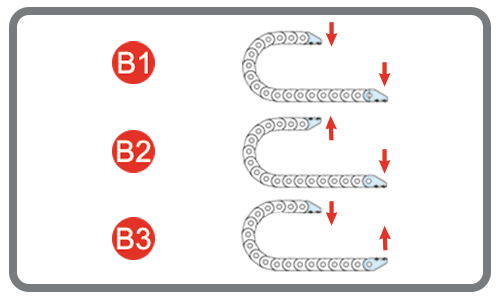

Con i kit attacchi è possibile sia il fissaggio interno raggio, sia quello esterno raggio.
| Codici Kit attacchi | Codici Kit attacchi compresi di fissacavo |
|---|---|
| S-TEB030.15 | S-TEB030.15/F |
| S-TEB030.25 | S-TEB030.25/F |
| S-TEB030.35 | S-TEB030.35/F |
| S-TEB030.50 | S-TEB030.50/F |

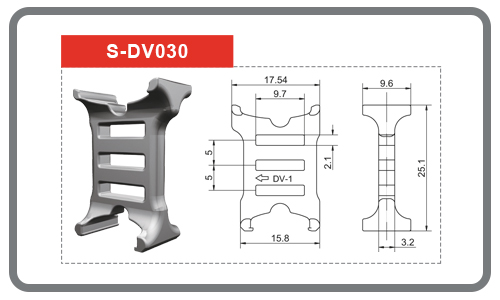

I divisori separano tra di loro i cavi all’interno della catena, evitando torsioni e accavallamenti. In questo modo, prevengono il danneggiamento e la rottura dei cavi stessi.
