CPS033
CATENA PORTACAVI STANDARD
HI 23 MM
- PER SPAZI DI INSTALLAZIONE RIDOTTI
- PICCOLE DIMENSIONI
- APRIBILE ESTERNO RAGGIO
- VERSATILE
- FACILE DA MONTARE
Dati Tecnici
Applicazione
per qualsiasi macchinario e attrezzatura
Altezza interna
23 mm
Passo
33 mm
Materiale
poliammide 6 + F.V., UL 94 - HB
Temperatura di esercizio
-30°C÷130°C
Velocità
6 m/sec
DIAGRAMMA DI AUTOPORTANZA PER APPLICAZIONI IN ORIZZONTALE

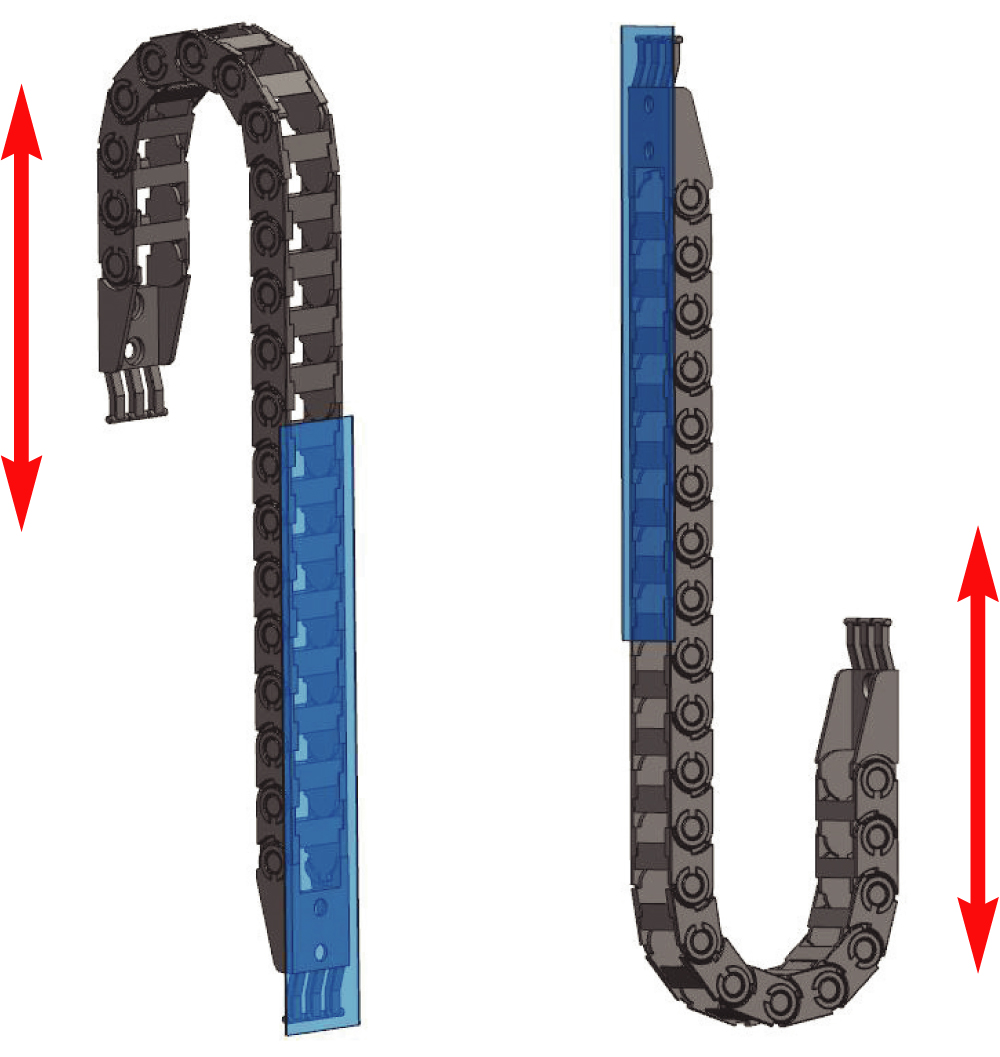

LUNGHEZZA MASSIMA PER INSTALLAZIONE IN VERTICALE
Configura la tua catena portacavi
La lunghezza della catena portacavi viene generata con il punto fisso al centro
Larghezza interna (C - mm)
Larghezza esterna (A - mm)
Raggio di curvatura (R - mm)
Altezza (H - mm)
Lunghezza corsa catena (Ls - mm)
Lunghezza catena (L - mm)
Punto fisso diverso dal centro (mm)
È la parte di fissaggio finale della catena e permette un montaggio efficace dei punti fisso e mobile alla struttura.
Con i kit attacchi è possibile sia il fissaggio interno raggio, sia quello esterno raggio.
Codici Kit attacchi | Codici Kit attacchi compresi di fissacavo |
---|---|
S-EEB033.27 | S-EEB033.27/F |
S-EEB033.37 | S-EEB033.37/F |
S-EEB033.47 | S-EEB033.47/F |
S-EEB033.67 | S-EEB033.67/F |
S-EEB033.77 | S-EEB033.77/F |
Grazie all'utilizzo dei fissacavi, cavi e tubi non sono soggetti a torsioni, accavallamenti o spostamenti dalla posizione iniziale a causa della trazione esercitata dal movimento della catena portacavi. Il fissaggio di cavi e tubi avviene attraverso fascette in nylon.
Codice | A - mm | B - mm | C - mm | D - mm |
---|---|---|---|---|
S-TW033/020CR.27 | 45 | 27,5 | 10,2 | 12 |
S-TW033/020CR.37 | 55 | 41 | 8,5 | 22 |
S-TW033/020CR.47 | 65 | 47,9 | 10,4 | 32 |
S-TW033/020CR.67 | 85 | 67,9 | 10 | 52 |
S-TW033/020CR.77 | 95 | 77,9 | 8,8 | 62 |
