NSB035N
CATENA PORTACAVI SILENZIOSA APERTA
HI 40 MM
- PER RIDURRE AL MINIMO VIBRAZIONI, POLVERE E RUMORE
- CON GIUNTO ELASTICO
- LEGGERA E ANTISTATICA
- RIDOTTO EFFETTO POLIGONALE
- RAGGI DI CURVATURA PIÙ PICCOLI
Dati Tecnici
Applicazione
per ambienti che richiedono poca polvere e poco rumore
Altezza interna
40 mm
Passo
35 mm
Materiale
poliammide 6 + F.V., Amide, UL 94 - HB
Temperatura di esercizio
-30°C÷130°C
Velocità
10 m/sec
Accelerazione
20 m/sec²
DIAGRAMMA DI AUTOPORTANZA PER APPLICAZIONI IN ORIZZONTALE
Raggio di curvatura R - mm | 55 | 65 | 90 | 115 | 140 | 190 |
---|---|---|---|---|---|---|
Lp | 383 | 414 | 493 | 572 | 650 | 807 |
Lf | 194 | 204 | 229 | 254 | 279 | 329 |
H | 178 | 198 | 248 | 298 | 348 | 448 |
LUNGHEZZA MASSIMA PER INSTALLAZIONE IN VERTICALE
Configura la tua catena portacavi
La lunghezza della catena portacavi viene generata con il punto fisso al centro
Larghezza interna (C - mm)
Larghezza esterna (A - mm)
Raggio di curvatura (R - mm)
Altezza (H - mm)
Lunghezza corsa catena (Ls - mm)
Lunghezza catena (L - mm)
Punto fisso diverso dal centro (mm)
È la parte di fissaggio finale della catena e permette un montaggio efficace dei punti fisso e mobile alla struttura.
Con i kit attacchi è possibile sia il fissaggio interno raggio, sia quello esterno raggio.
Codici Kit attacchi | Codici Kit attacchi compresi di fissacavo |
---|---|
NSB-FEB035N.35 | NSB-FEB035N.35/F |
NSB-FEB035N.50 | NSB-FEB035N.50/F |
NSB-FEB035N.55 | NSB-FEB035N.55/F |
NSB-FEB035N.75 | NSB-FEB035N.75/F |
NSB-FEB035N.100 | NSB-FEB035N.100/F |
NSB-FEB035N.125 | NSB-FEB035N.125/F |
NSB-FEB035N.150 | NSB-FEB035N.150/F |
NSB-FEB035N.175 | NSB-FEB035N.175/F |
NSB-FEB035N.200 | NSB-FEB035N.200/F |
Grazie all'utilizzo dei fissacavi, cavi e tubi non sono soggetti a torsioni, accavallamenti o spostamenti dalla posizione iniziale a causa della trazione esercitata dal movimento della catena portacavi. Il fissaggio avviene attraverso fascette in nylon.
Codice | A - mm | B - mm |
---|---|---|
S-TW050/035N.50 | 82 | 64,5 |
S-TW050/035N.55 | 82 | 64,5 |
S-TW050/035N.75 | 107 | 64,5 |
S-TW050/035N.100 | 132 | 64,5 |
S-TW050/035N.125 | 157 | 64,5 |
S-TW050/035N.150 | 182 | 64,5 |
S-TW050/035N.175 | 207 | 64,5 |
S-TW050/035N.200 | 232 | 64,5 |

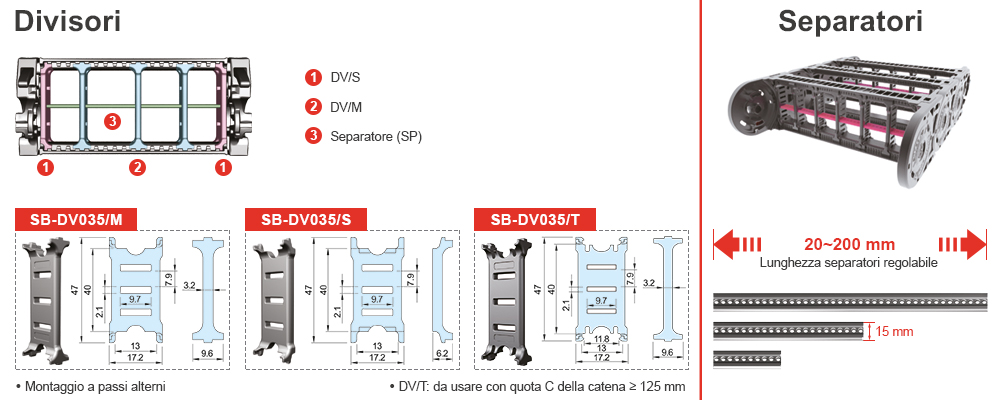

I divisori (verticali) e i separatori (orizzontali) suddividono la sezione interna della catena: i cavi hanno così il loro giusto spazio e restano lontani gli uni dagli altri. Per evitare attorcigliamenti o danni ai cavi dev'esserci almeno il 10% di spazio tra il cavo inserito e la sua area di locazione. In alcuni casi l'utilizzo dei separatori può ridurre la larghezza richiesta, in quanto si possono creare uno o due livelli nella stessa sezione.
Codici divisori | Codici Separatori |
---|---|
SB-DV035/M | S-SP/M.35 |
SB-DV035/S | S-SP/M.50 |
SB-DV035/T (da 125 mm di larghezza) | S-SP/M.55 |
S-SP/M.75 | |
S-SP/M.100 | |
S-SP/M.125 | |
S-SP/M.150 | |
S-SP/M.175 | |
S-SP/M.200 |
