NSB045N

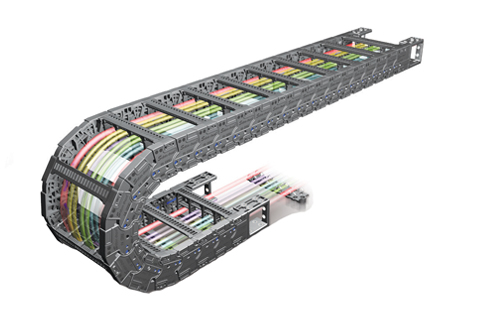

CATENA PORTACAVI SILENZIOSA APERTA
HI 45 MM
- PER RIDURRE AL MINIMO VIBRAZIONI, POLVERE E RUMORE
- CON GIUNTO ELASTICO
- LEGGERA E ANTISTATICA
- RIDOTTO EFFETTO POLIGONALE
- RAGGI DI CURVATURA PIÙ PICCOLI
Dati Tecnici
Applicazione
per ambienti che richiedono poca polvere e poco rumore
Altezza interna
45 mm
Passo
45 mm
Materiale
poliammide 6 + F.V., Amide, UL 94 - HB
Temperatura di esercizio
-30°C÷130°C
Velocità
10 m/sec
Accelerazione
20 m/sec²
DIAGRAMMA DI AUTOPORTANZA PER APPLICAZIONI IN ORIZZONTALE
| Raggio di curvatura R - mm | 90 | 110 | 135 | 165 | 185 | 235 | 285 |
|---|---|---|---|---|---|---|---|
| Lp | 633 | 695 | 774 | 868 | 931 | 1,088 | 1,245 |
| Lf | 291 | 311 | 336 | 366 | 386 | 436 | 486 |
| H | 266 | 306 | 356 | 416 | 456 | 556 | 656 |
LUNGHEZZA MASSIMA PER INSTALLAZIONE IN VERTICALE
Dimensioni
Configura la tua catena portacavi
La lunghezza della catena portacavi viene generata con il punto fisso al centro
Larghezza interna (C - mm)
Larghezza esterna (A - mm)
Raggio di curvatura (R - mm)
Altezza (H - mm)
Lunghezza corsa catena (Ls - mm)
Lunghezza catena (L - mm)
Punto fisso diverso dal centro (mm)
È la parte di fissaggio finale della catena e permette un montaggio efficace dei punti fisso e mobile alla struttura.
Con i kit attacchi è possibile sia il fissaggio interno raggio, sia quello esterno raggio.
| Codici Kit attacchi | Codici Kit attacchi compresi di fissacavo |
|---|---|
| NSB-FEB045N.50 | NSB-FEB045N.50/F |
| NSB-FEB045N.75 | NSB-FEB045N.75/F |
| NSB-FEB045N.100 | NSB-FEB045N.100/F |
| NSB-FEB045N.125 | NSB-FEB045N.125/F |
| NSB-FEB045N.150 | NSB-FEB045N.150/F |
| NSB-FEB045N.175 | NSB-FEB045N.175/F |
| NSB-FEB045N.200 | NSB-FEB045N.200/F |
| NSB-FEB045N.250 | NSB-FEB045N.250/F |
| NSB-FEB045N.300 | NSB-FEB045N.300/F |
Grazie all'utilizzo dei fissacavi, cavi e tubi non sono soggetti a torsioni, accavallamenti o spostamenti dalla posizione iniziale a causa della trazione esercitata dal movimento della catena portacavi. Il fissaggio avviene attraverso fascette in nylon.
| Codice | A - mm | B - mm |
|---|---|---|
| S-TW50 | 58 | 65 |
| S-TW75 | 75 | 82 |
| S-TW100 | 98 | 105 |
| S-TW125 | 122 | 129 |
| S-TW150 | 141 | 148 |
I divisori (verticali) e i separatori (orizzontali) suddividono la sezione interna della catena: i cavi hanno così il loro giusto spazio e restano lontani gli uni dagli altri. Per evitare attorcigliamenti o danni ai cavi dev'esserci almeno il 10% di spazio tra il cavo inserito e la sua area di locazione. In alcuni casi l'utilizzo dei separatori può ridurre la larghezza richiesta, in quanto si possono creare uno o due livelli nella stessa sezione.
| Codici Divisori | Codici Separatori |
|---|---|
| SB-DV045/M | SB-SP/S.050 |
| SB-DV045/S | SB-SP/S.075 |
| SB-DV045/MS | SB-SP/S.100 |
| SB-DV045/T (da 200 mm di larghezza) | SB-SP/S.125 |
| SB-SP/S.150 | |
| SB-SP/S.175 | |
| SB-SP/S.200 | |
| SB-SP/S.250 | |
| SB-SP/S.300 |
