SET COMPLETO PUNZONATORE IDRAULICO MANUALE CON TESTA DIRITTA
- SET COMPLETO DI PUNZONATORE, PERNI, PUNTA PREFORO, SET DISTANZIALI E VALIGETTA
- PER LA FORATURA DI LAMIERE IN ACCIAIO O ACCIAIO INOX
- PUNZONATORE CON CORPO IN ALLUMINIO ANODIZZATO E IMPUGNATURA RINFORZATA SOFT TOUCH
- VALVOLA DI SICUREZZA CONTRO IL SOVRACCARICO
- DISPONIBILI SET COMPLETI DI PUNZONI STANDARD / TRICUT / TRICUT+ PG O METRICI CON VALIGETTA
- GUARDA IL VIDEO
Dati Tecnici
Fori tondi
(senza perno a distanziale)
fino a Ø 82 mm
spessore max acciaio = 3 mm
spessore max acciaio inox = 2 mm
Fori tondi
(con perno a distanziale)
Ø 89÷152 mm
spessore max acciaio = 2 mm
spessore max acciaio inox = 1,5 mm
Fori sagomati
(senza perno a distanziale)
68 x 68 mm
spessore max acciaio = 2 mm
spessore max acciaio inox = 2 mm
Fori sagomati
(con perno a distanziale)
92 x 92 mm
spessore max acciaio = 2 mm
spessore max acciaio inox = 1,5 mm
Potenza
75 kN
Pressione massima di lavoro
680 bar
Corsa del pistone
18 mm
Peso
1,45 kg
-
SET COMPLETO CON PUNZONATORE IDRAULICO MANUALE
Foto Codice Descrizione In dotazione Non inclusi Materiale

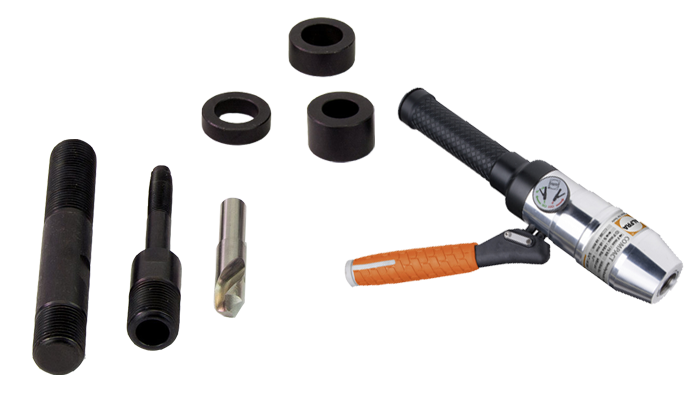

02001 Set completo punzonatore idraulico manuale con testa diritta 1 punzonatore idraulico manuale a testa diritta | 1 perno Ø 19 mm | 1 perno Ø 19 x 9,5 mm | 1 punta preforo HSS Ø 11 mm | 1 set distanziali (3 pezzi) | 1 valigetta Punzoni e matrici Acciaio -
SET COMPLETO CON PUNZONI ROTONDI STANDARD
Foto Codice Descrizione In dotazione Punzoni e matrici Materiale
02006 Set completo punzonatore idraulico manuale con testa diritta con 8 punzoni e matrici rotondi Standard 1 punzonatore idraulico manuale con testa diritta | 1 perno Ø 19 mm | 1 perno Ø 19 x 9,5 mm | 1 punta preforo HSS Ø 11 mm | 1 set distanziali (3 pezzi) | 1 valigetta PG 9 (Ø 15,2 mm) | 11 (Ø 18,6 mm) | 13 (Ø 20,4 mm) | 16 (Ø 22,5 mm) | 21 (Ø 28,3 mm) | 29 (Ø 37 mm) | 36 (Ø 47 mm) | 42 (Ø 54 mm) Acciaio -
SET COMPLETI CON PUNZONI ROTONDI TRICUT
Foto Codice Descrizione In dotazione Punzoni e matrici Materiale
01752 Set completo punzonatore idraulico manuale con testa diritta con 9 punzoni e matrici rotondi Tricut 1 punzonatore idraulico manuale con testa diritta | 1 perno Ø 19 mm | 1 perno Ø 19 x 9.5 mm | 1 punta preforo HSS Ø 10 mm | 1 set distanziali (3 pezzi) | 1 valigetta PG 9 (Ø 15,2 mm) | 11 (Ø 18,6 mm) | 13 (Ø 20,4 mm) | 16 (Ø 22,5 mm) | 21 (Ø 28,3 mm) | 29 (Ø 37 mm) | 36 (Ø 47 mm) | 42 (Ø 54 mm) | 48 (Ø 60 mm) Acciaio
01765 Set completo punzonatore idraulico manuale con testa diritta con 5 punzoni e matrici rotondi Tricut 1 punzonatore idraulico manuale con testa diritta | 1 perno Ø 19 mm | 1 perno Ø 19 x 9,5 mm | 1 punta preforo HSS Ø 10 mm | 1 set distanziali (3 pezzi) | 1 valigetta M 16 (Ø 16,2 mm) | 20 (Ø 20,4 mm) | 25 (Ø 25,4 mm) | 32 (Ø 32,5 mm) | 40 (Ø 40,5 mm) Acciaio
01758 Set completo punzonatore idraulico manuale con testa diritta con 7 punzoni e matrici rotondi Tricut 1 punzonatore idraulico manuale con testa diritta | 1 perno Ø 19 mm | 1 perno Ø 19 x 9,5 mm | 1 punta preforo HSS Ø 10 mm | 1 set distanziali (3 pezzi) | 1 valigetta M 16 (Ø 16,2 mm) | 20 (Ø 20,4 mm) | 25 (Ø 25,4 mm) | 32 (Ø 32,5 mm) | 40 (Ø 40,5 mm) | 50 (Ø 50,5 mm) | 63 (Ø 63,5 mm) Acciaio -
SET COMPLETI CON PUNZONI ROTONDI TRICUT+
Foto Codice Descrizione In dotazione Punzoni e matrici Materiale
01650 Set completo punzonatore idraulico manuale con testa diritta con 8 punzoni e matrici rotondi Tricut+ 1 punzonatore idraulico manuale con testa diritta | 1 perno Ø 19 mm | 1 perno Ø 19 x 11,1 mm | 1 punta preforo HSS Ø 11,5 mm | 1 set distanziali (3 pezzi) | 1 valigetta PG 9 (Ø 15,2 mm) | 11 (Ø 18,6 mm) | 13 (Ø 20,4 mm) | 16 (Ø 22,5 mm) | 21 (Ø 28,3 mm) | 29 (Ø 37 mm) | 36 (Ø 47 mm) | 42 (Ø 54 mm) Acciaio e acciaio inox
01642 Set completo punzonatore idraulico manuale con testa diritta con 5 punzoni e matrici rotondi Tricut+ 1 punzonatore idraulico manuale con testa diritta | 1 perno Ø 19 mm | 1 perno Ø 19 x 11,1 mm | 1 punta preforo HSS Ø 11,5 mm | 1 set distanziali (3 pezzi) | 1 valigetta M 16 (Ø 16,2 mm) | 20 (Ø 20,4 mm) | 25 (Ø 25,4 mm) | 32 (Ø 32,5 mm) | 40 (Ø 40,5 mm) Acciaio e acciaio inox
01654 Set completo punzonatore idraulico manuale con testa diritta con 7 punzoni e matrici rotondi Tricut+ 1 punzonatore idraulico manuale con testa diritta | 1 perno Ø 19 mm | 1 perno Ø 19 x 11,1 mm | 1 punta preforo HSS Ø 11,5 mm | 1 set distanziali (3 pezzi) | 1 valigetta M 16 (Ø 16,2 mm) | 20 (Ø 20,4 mm) | 25 (Ø 25,4 mm) | 32 (Ø 32,5 mm) | 40 (Ø 40,5 mm) | 50 (Ø 50,5 mm) | 63 (Ø 63,5 mm) Acciaio e acciaio inox
