ST120E
CATENA PORTACAVI STANDARD CHIUSA
HI 76 MM
- PER CORSE AUTOPORTANTI
- 6 PUNTI D'APPOGGIO
- ROBUSTA E STABILE
- APRIBILE INTERNO-ESTERNO RAGGIO
- TELAIO A CERNIERA
- MODULARE
Dati Tecnici
Applicazione
per qualsiasi macchinario e attrezzatura
Altezza interna
76 mm
Passo
120 mm
Materiale
poliammide 6 + F.V., UL 94 - HB
Temperatura di esercizio
-30°C÷130°C
Velocità
3 m/sec
DIAGRAMMA DI AUTOPORTANZA PER APPLICAZIONI IN ORIZZONTALE
| Raggio di curvatura R - mm | 200 | 250 | 300 | 350 | 400 | 500 |
|---|---|---|---|---|---|---|
| Lp | 1,109 | 1,266 | 1,423 | 1,580 | 1,737 | 2,051 |
| Lf | 494 | 544 | 594 | 644 | 694 | 794 |
| H | 508 | 608 | 708 | 808 | 908 | 1,108 |
LUNGHEZZA MASSIMA PER INSTALLAZIONE IN VERTICALE
Dimensioni
Configura la tua catena portacavi
La lunghezza della catena portacavi viene generata con il punto fisso al centro
Larghezza interna (C - mm)
Larghezza esterna (A - mm)
Raggio di curvatura (R - mm)
Altezza (H - mm)
Lunghezza corsa catena (Ls - mm)
Lunghezza catena (L - mm)
Punto fisso diverso dal centro (mm)
È la parte di fissaggio finale della catena e permette un montaggio efficace dei punti fisso e mobile alla struttura.
Con i kit attacchi è possibile sia il fissaggio interno raggio, sia quello esterno raggio.
| Codici Kit attacchi | Codici Kit attacchi compresi di fissacavo |
|---|---|
| ST-FEB120E.150 | ST-FEB120E.150/F |
| ST-FEB120E.200 | ST-FEB120E.200/F |
| ST-FEB120E.250 | ST-FEB120E.250/F |
| ST-FEB120E.300 | ST-FEB120E.300/F |

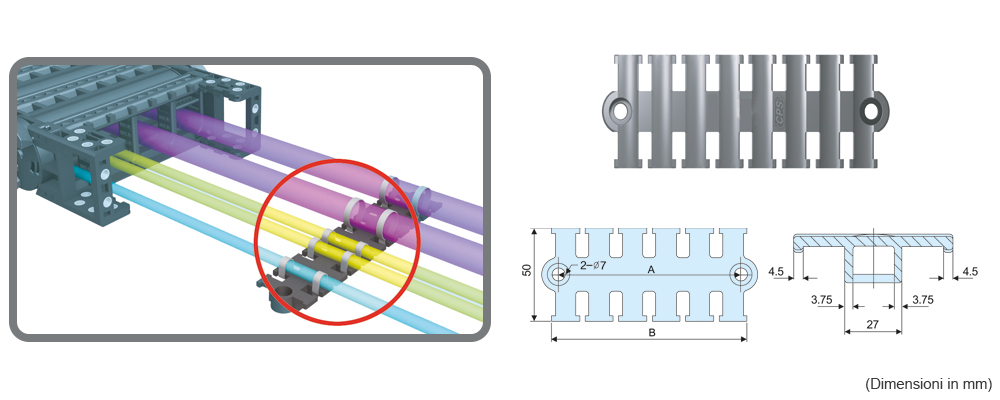

Grazie all'utilizzo dei fissacavi, cavi e tubi non sono soggetti a torsioni, accavallamenti o spostamenti dalla posizione iniziale a causa della trazione esercitata dal movimento della catena portacavi. Il fissaggio avviene attraverso fascette in nylon.
| Codice | A - mm | B - mm |
|---|---|---|
| S-TW50 | 58 | 65 |
| S-TW75 | 75 | 82 |
| S-TW100 | 98 | 105 |
| S-TW125 | 122 | 129 |
| S-TW150 | 141 | 148 |
I divisori (verticali) e i separatori (orizzontali) suddividono la sezione interna della catena: i cavi hanno così il loro giusto spazio e restano lontani gli uni dagli altri. Per evitare attorcigliamenti o danni ai cavi dev'esserci almeno il 10% di spazio tra il cavo inserito e la sua area di locazione. In alcuni casi l'utilizzo dei separatori può ridurre la larghezza richiesta, in quanto si possono creare uno o due livelli nella stessa sezione.
| Codici divisori | Codici Separatori |
|---|---|
| SB-DV075/M | SB-SP/S.150 |
| SB-DV075/S | SB-SP/S.200 |
| SB-DV075/MS | SB-SP/S.250 |
| SB-DV075/T (da 200 mm di larghezza) | SB-SP/S.300 |
